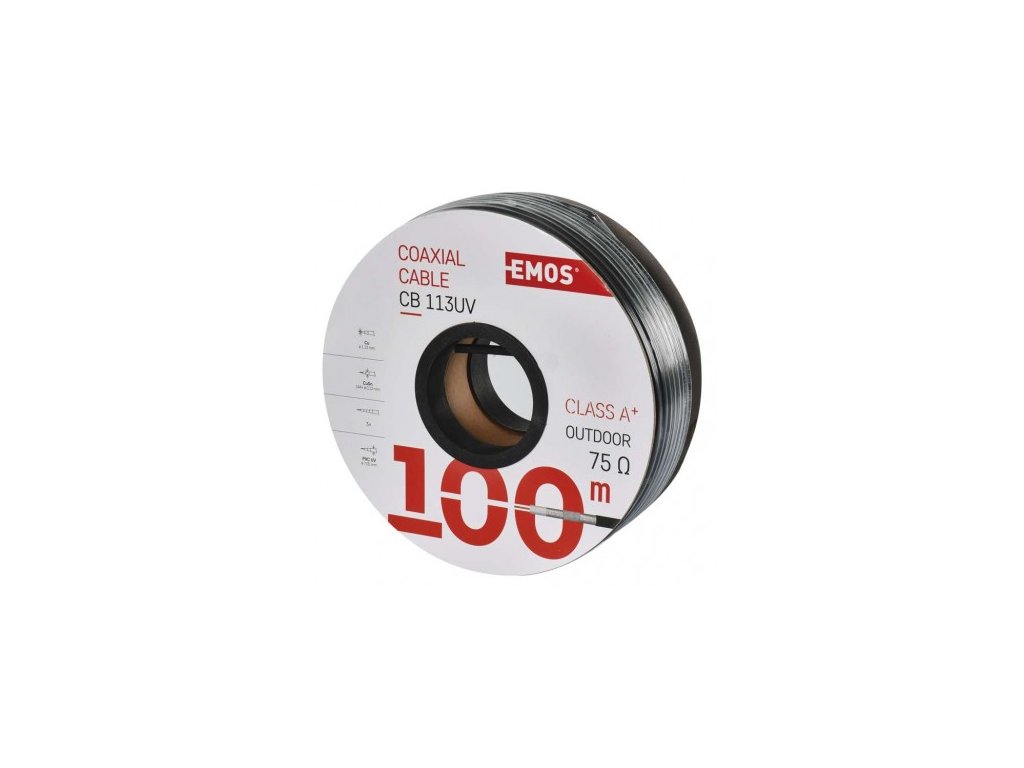

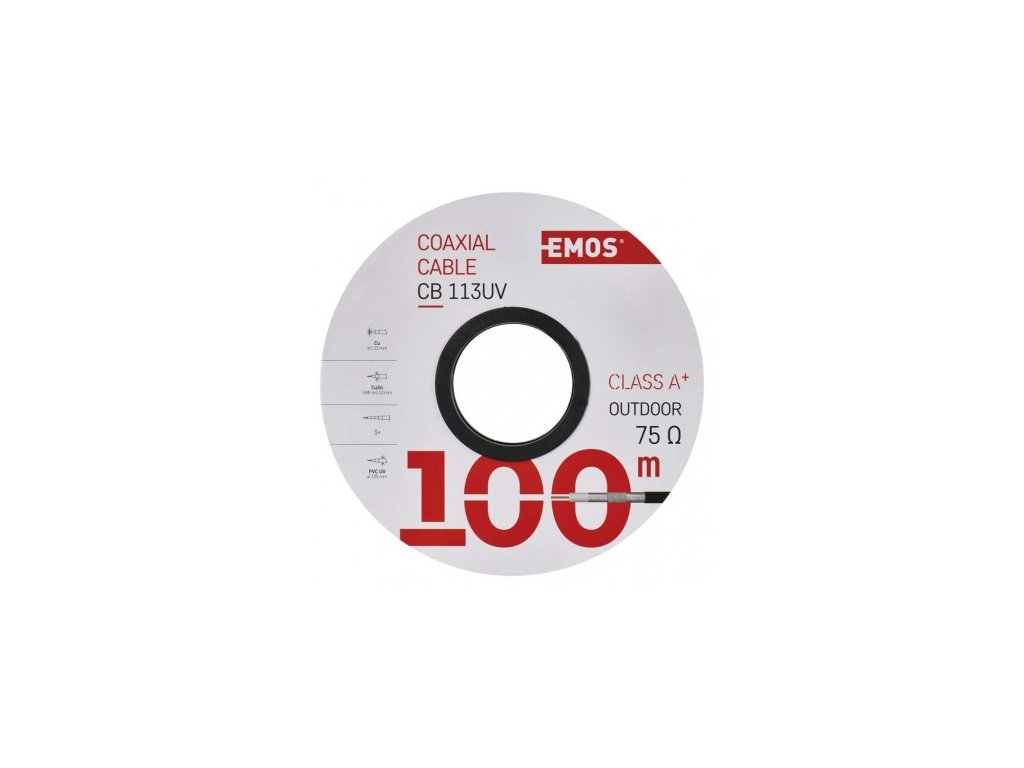

Koaxiální kabel CB113UV, 100m
Kód: 017615Detailní popis produktu
Popis produktu

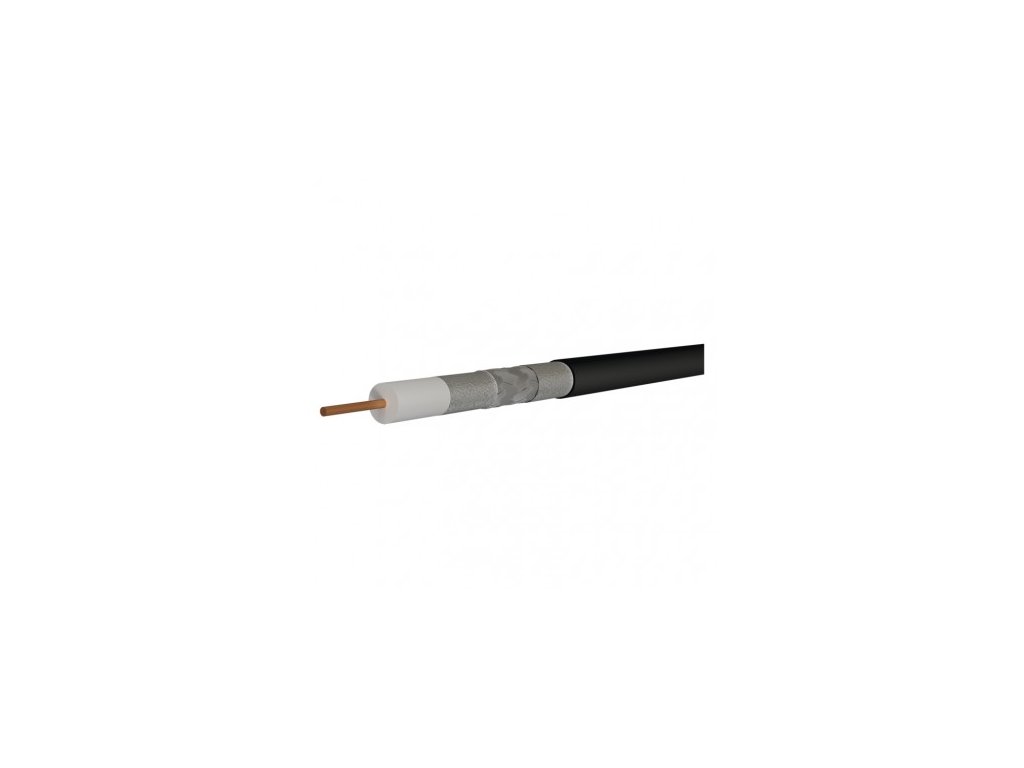

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním TRISHIELD z pocínované mědi CuSn. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Kabel odolný UV záření pro venkovní instalace.Doplňkové parametry
| Kategorie: | Koaxiální kabely |
|---|---|
| Hmotnost: | 1 kg |
| APE = vzduchové dielektrikum: | ne |
| barva pláště kabelu: | černá |
| činitel zkrácení: | 0,84 |
| dielektrikum typ, průměr: | FPE 4,8 mm |
| doporučené typy konektorů - F lisovací: | *K7220 |
| doporučené typy konektorů - F šroubovací: | *K7351 |
| FPE = pěnové dielektrikum: | ano |
| hmotnost (kg/km): | 43,5 |
| impedance: | 75 Ohm |
| izolační odpor mezi jádry při 20 °C (MOhm/km): | 500 |
| kapacita (pF/m): | 52 |
| materiál pláště kabelu: | PVC UV odolné |
| materiál stínění: | cínovaná měď (CuSn) |
| materiál vnitřního vodiče: | měď (Cu) |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: | 45,9 |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: | 25,7 |
| max. útlum při 20 °C (dB/100m) 1 000 MHz: | 19,5 |
| max. útlum při 20 °C (dB/100m) 100 MHz: | 5,8 |
| max. útlum při 20 °C (dB/100m) 10 MHz: | 2,28 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz: | 28,2 |
| max. útlum při 20 °C (dB/100m) 450 MHz: | 12,8 |
| max. útlum při 20 °C (dB/100m) 650 MHz: | 15,1 |
| max. útlum při 20 °C (dB/100m) 860 MHz: | 17,87 |
| min. poloměr ohybu jednorázový/násobný: | 30/60 mm |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz: | 31 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz: | 25 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz: | 23 |
| min. útlum stínění (dB) 10 ~ 800 MHz: | >97 |
| montážní teplota: | +5 °C až +60 °C |
| nebezpečné látky: | žádné |
| odolné UV: | ano |
| PE = polyethylenové dielektrikum: | ne |
| PES = vrstva fólie: | ne |
| počet drátků stínění: | 144× 0,12 mm |
| počet stínění: | 3 |
| pokrytí stínění: | >84 % |
| prodejní obal: | 100 m, cívka |
| průměr pláště kabelu: | 7,05 mm |
| průměr stínění: | 144× 0,12 mm2 |
| průměr vnitřního vodiče: | 1,13 mm |
| skladovací teplota: | -20 °C až +75 °C |
| stínění I.folie: | 1× Al/PES |
| stínění II. folie: | není |
| třída reakce na oheň: | Eca |
| typ koaxiálního kabelu: | CB113UV |
| vhodné pro venkovní použití: | ano |
| zamýšlené použití: | venkovní vedení, terciální rozvody |
| záruční doba: | 5 let |
| způsob balení - délka: | 100 m |
| způsob balení - ozn. metráží: | 1–100 m |
| způsob balení - typ cívky: | papírová cívka |
